В современных системах отопления гидрострелка стала трендом. Её ставят «на всякий случай», «для солидности» или потому что «у всех так». Но мы в «Теплобург» смотрим на вещи иначе. Мы ставим гидрострелку не потому что это модно, а только тогда, когда она действительно нужна. Объясняем, почему.
Гидрострелка: что это такое и как она работает?

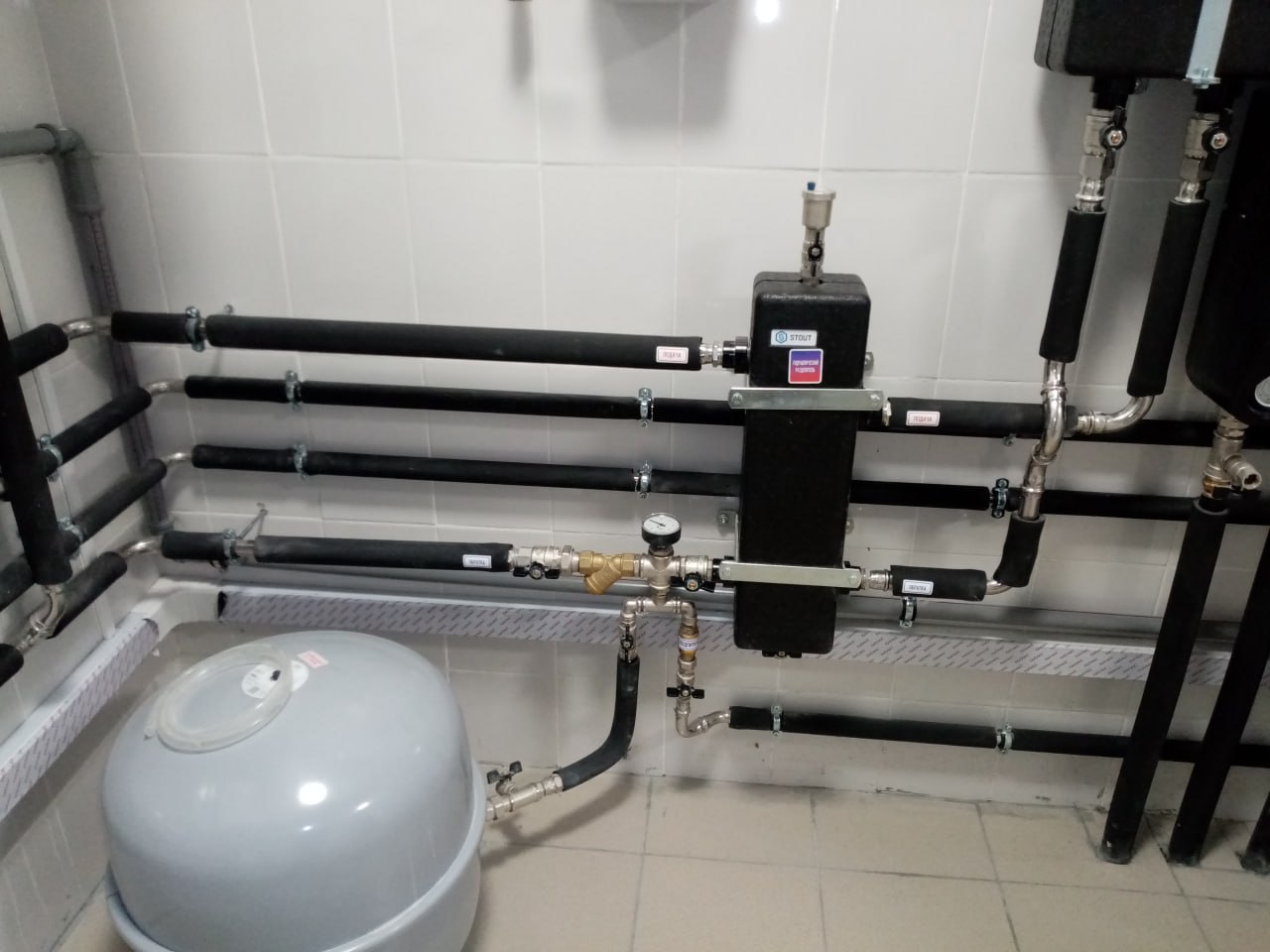

Гидрострелка (гидравлический разделитель) — это простой по конструкции, но сложный по назначению элемент. По сути, это вертикальная труба с несколькими патрубками, которая разделяет котловой контур и контуры потребителей (радиаторов, теплого пола, бойлера).
Её главная задача — выравнивать гидравлические параметры системы. Представьте насос котла, который пытается «продавить» определенное количество воды в минуту, и несколько насосов в контурах, которые хотят забрать свое. Если их расходы не совпадают, возникает борьба. Мощный котел может «задавить» слабый насос теплого пола, оставив его без теплоносителя. Гидрострелка становится зоной гидравлического покоя, где насосы перестают конфликтовать и работают каждый со своим потоком.
Баланс потоков - это стабильное тепло

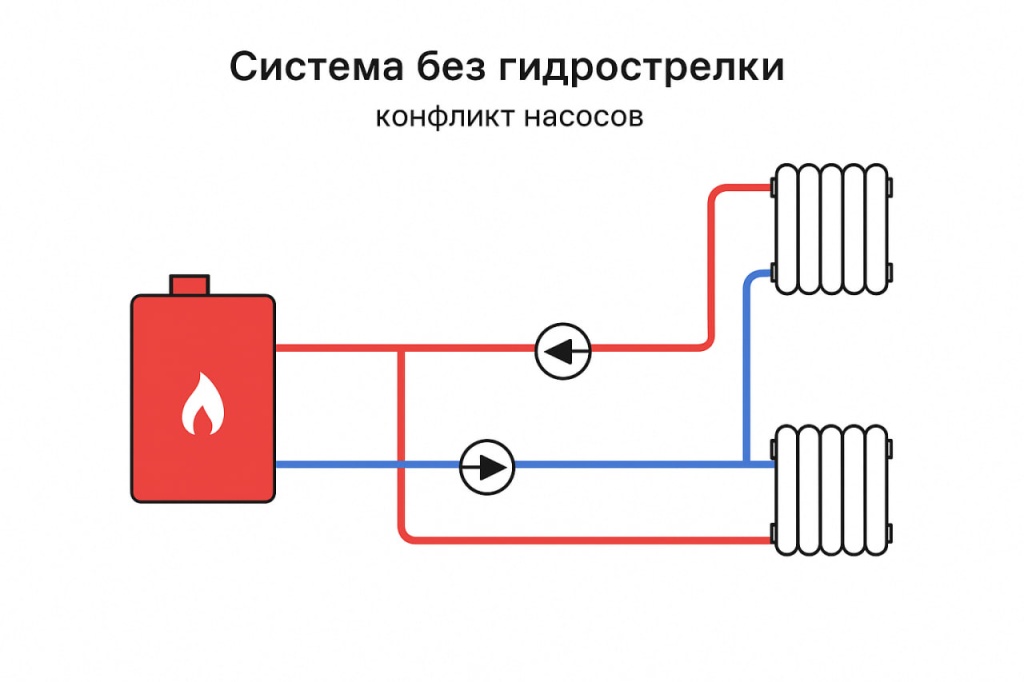

Слева — система без гидрострелки: потоки конфликтуют, насосы работают с перегрузкой.

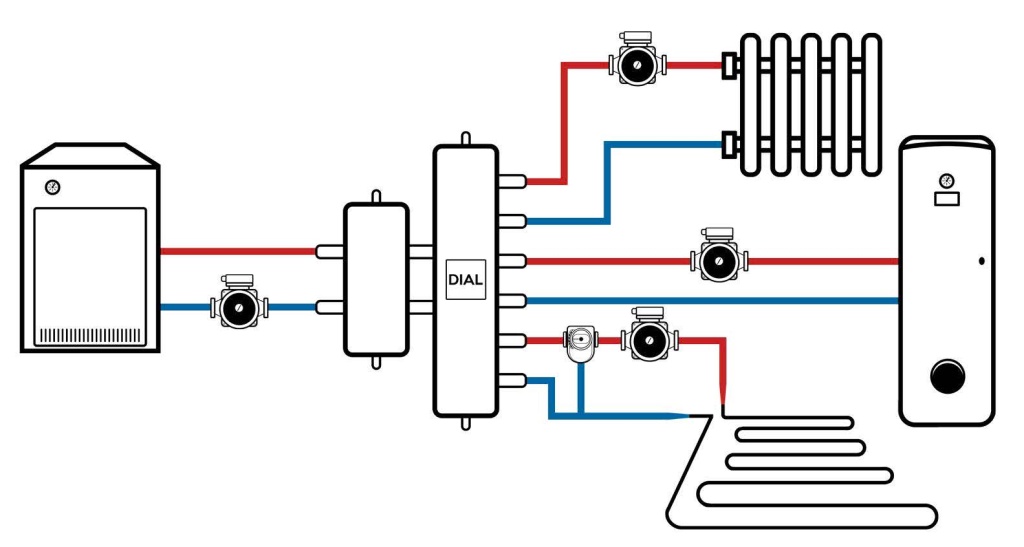

Справа — система с гидрострелкой: потоки разделены, каждый контур получает нужный объем теплоносителя.
Физика процесса: зачем она нужна на самом деле
-
Гидродинамическая защита. Гидрострелка защищает насос котла от перегрузки, а теплообменник котла — от теплового шока, продлевая их ресурс.
-
Эффективное разделение контуров. Она позволяет подключить потребители с разными температурными и гидравлическими режимами (например, высокотемпературные радиаторы и низкотемпературный теплый пол), не нарушая работу каждого из них.
-
Удаление микропузырьков воздуха и шлама. Вертикальная конструкция и снижение скорости потока способствуют выходу воздуха и оседанию механических примесей, что также повышает эффективность и долговечность системы.
Обратная сторона: когда гидрострелка вредит и когда она не нужна
Ключевой момент, который упускают многие монтажники, — установка без точного расчёта гидрострелка создает проблемы. При установке гидрострелки необходимо согласовывать характеристики используемых в системе насосов, подбирать гидрострелку под расход. В системе, где гидрострелка и насосное оборудование установлено наугад, может возникнуть ситуация, когда котел работает на пределе своих возможностей, а подача теплоносителя в радиаторы, тем не менее, холодная.
Когда можно обойтись без гидрострелки? В небольшом доме с одним котлом и только радиаторами она не нужна. Насос в котле успешно справится со всеми радиаторами при условии грамотной гидравлической балансировки.
Наш подход - строгий расчет
Мы не копируем решения — мы индивидуально рассчитываем системы.
Прежде чем заложить в техническое решение по отоплению дома гидрострелку, наши инженеры отвечают на вопросы:
• Сколько контуров в системе и какова их мощность?
• Каковы расходы и гидравлические сопротивления каждого контура?
• Какой запас по мощности у котла?
Когда расчеты показывают, что расходы в контурах значительно различаются или котел не может стабильно работать в условиях переменного потребления, мы принимаем решение об установке гидравлического разделителя. И не стандартного «куска трубы», а устройства с рассчитанным под вашу систему диаметром и расположением патрубков.
Вывод: Гидрострелка — это не аксессуар, а инструмент для решения конкретных инженерных задач. Её применение, диаметр и конструкция должны определяться точным расчётом, а не веянием моды. Доверяйте проектирование системы профессионалам, которые понимают разницу между модой и физикой.
